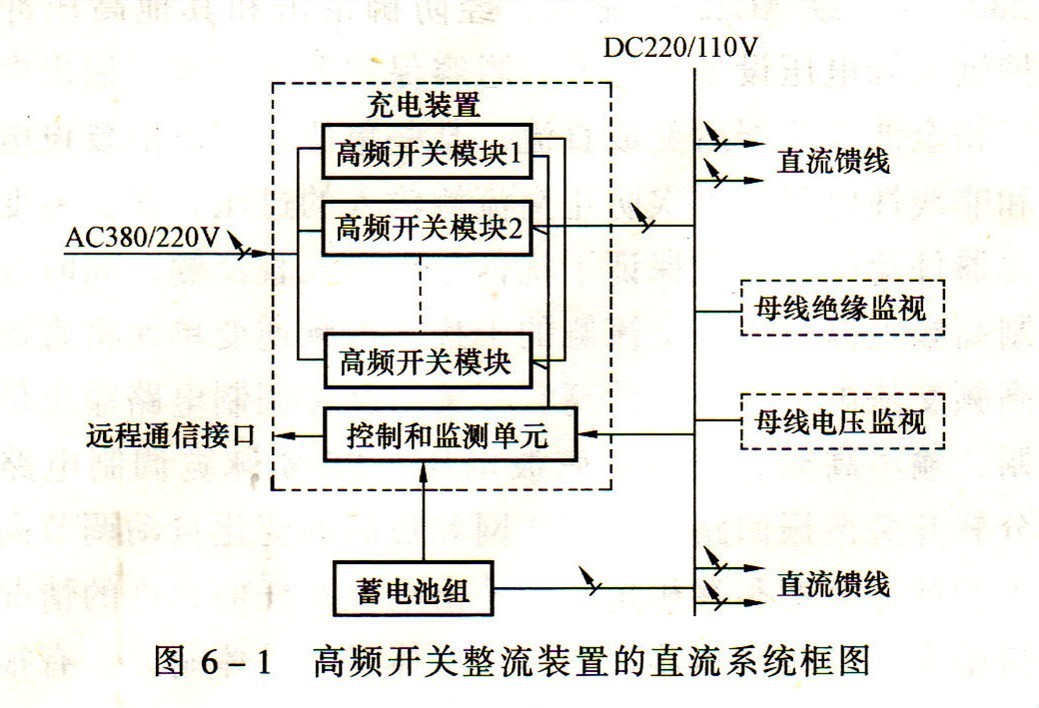

　　直流系統的蓄電池充電裝置根據負荷要求可為幾十安至幾百安。因高頻開關模塊目前生產的lIOV為10～80A，220V為5～40A，故充電裝置要由多個模塊并聯組成，高頻開關整流裝置的直流系統框圖如圖6-1所示。

　　各個廠生產的高頻開關模塊元器件和內部接線有少量差異，但其原理是相似的，現以一個比較典型的模塊原理框圖 (見圖6—2)為例介紹如下：

　　圖6—2高頻開關整流裝置原理框圖

　　模塊由交流輸入整流單元、高頻逆變單元(DC／AC)、直流輸出單元和控制監測單元等組成。交流輸入單元由 AC380／220V或AC220V輸入，經防御雷擊和其他高壓沖擊的抑制尖峰電壓設備和濾波、阻容保護器等組成，輸出電壓經三相全波整流器后變成直流。某些單位在直流側裝設電容器和非線性電阻，再次防止交流側輸入的過壓，保護逆變單元元器件免受損壞及保證于擾信號不進入直流側，同時也可抑制高頻電源對電網交流側的干擾。高頻逆變單元將直流變?yōu)楦哳l交流電。逆變器的高頻開關由脈沖調制電路輸出信號控制，輸出高頻方波或正弦波電壓。PWM脈寬調制電路及部分軟開關諧振回路，根據電網和負載的變化自動調節高頻開關的脈沖寬度和移相角，使輸出電流在任何允許的情況下保持穩定。高頻變壓器鐵芯為鐵氧體或非晶體制成，有很好的高頻傳遞特性、效率高、體積小，變壓器輸出經濾波、整流橋和高頻逆變等組成的輸出單元后輸出平穩直流：

　　充電裝置由若干個模塊并聯組成．一般都采用Ⅳ+1備份冗余方式÷充電電流由膏+1模塊輸出提供，采用自動均流措施(不平衡度不大于5％)。如直流負荷50A，可選擇 10A的模塊6個，即5+1：6個模塊同時工作，每個模塊平均分配電流為50／6=8．34A．當其中一個模塊故障，裝置發出報警信號，這時負荷由另外5個模塊均流負擔，不會影響正常供電，可將故障模塊更換。在模塊工作方式上，有些傳統電源在輕載時均流特性不佳，小電流時穩流精度不夠理想，有廠家提出充電裝置在輕載時投入部分模塊工作，滿載時再投入全部模塊工作。

　　這樣帶來的問題是直流系統的蓄電池大部分時間是浮充電狀態，整流模塊處于輕載，斷路器合閘或電動機起動時卻又有幾十安甚至一兩百安的沖擊電流，如何使充電裝置既能在輕載時保持良好的特性，又能有效地承受沖擊電流就成為高頻開關電源應用于電力系統的突出問題。

　　充電裝置的模塊與蓄電池并聯工作，因為充電好的蓄電池外特性較平，蓄電池回路電阻比充電裝置小，所以通過沖擊電流時，大部分電流由蓄電池承擔，同時蓄電池的大電流放電過程，與它并聯的充電裝置輸出電流由很小的浮充電流突增至上百安，對于充電裝置來說即相當于一個短路過程。一般充電裝置設有限流保護將充電裝置電流限定在額定范圍內，以達到讓蓄電池承擔大部分沖擊電流的目的，有些廠研制的電源模塊采用動態均流和高速動態響應反饋，使充電裝置無論在輕載還是在電流突變的瞬間都保持良好的均流特性及快速響應，避免充電裝置因為不均流，各模塊受到不平衡電流沖擊而導致單個模塊損壞或早期失效的情況發生。同時根據負載來決定投入工作的模塊數還有一個局限性，大部分高頻開關電源為了抑制開機浪涌，必須串一個阻容器件減小啟動電流，然后繼電器吸合，機器工作。這樣就有l(wèi)～3s過程，而合閘時間為6～40ms，因此一般情況還是采用多個模塊同時工作。目前充電整流模塊有多種規格，220V從5、 10、15A到20、25、30、35、40A；110V可到60、80A。建議應從靈活性、冗余有效性及成本等方面綜合考慮。

　　閥控密封鉛酸電池的充電裝置模塊數量參見表6—5。表6—5 220V充電模塊數量參考表

　　注:1單個模塊數超過6個及以上時，可按Ⅳ+1或Ⅳ+2原則選擇。2充電電流大于50A時，建議選用IOA(含10A)以上模塊，以減少模塊數量。
